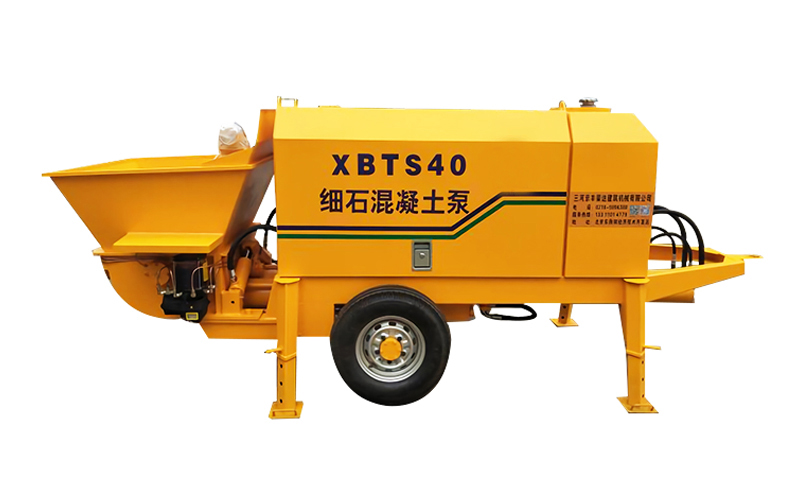

XBTS40-45细石混凝土泵简介
一、概述
XBTS系列产品是一种电动机驱动的S管阀细石混凝土泵，是针对地暖施工的特点而专门研发的细石及砂浆输送设备，适用于35层楼面以下高度及其它地暖工程中细石混凝土填充层或砂浆填充层的大面积、效率高的施工，还适用于各类工程建设中细石混凝土的输送，各类基础桩的压力灌浆等。主要优点如下：
1．本机技术先进，内部空间大，故障率低，维修保养方便，整机处于国内优先；
2. 液压系统采用进口柱塞泵及品牌阀组，主泵和主油缸效率高、经久耐用，阀件灵敏可靠；
3．电气部分采用施耐德元气件及品牌可编程序控制器（PLC），在控制程序中设置了多种自动保护模式，取代了复杂的继电器线路，简单，故障率低，可靠性高；
4. 眼镜板、切割环（带有自动补偿间隙装置），采用高硬耐磨合金材料，抗磨，阻力小，使用寿命更长；
5．搅拌上密封与轴承双重独立的密封结构，减少了漏浆的可能及马达的损坏；
6. 大容积油箱及超大流量的强制风冷散热，能使系统的油温控制在合理的范围内，大限度的延长了系统的寿命；
7. 主要润滑点采用全自动润滑装置，确保机件使用寿命。
8. 无线遥控，方便操作。
二、 主要技术参数
|
项目 |
单位 |
参数 |
|
|
理论出口压力 |
Mpa |
10 |
|
|
混凝土理论排量 |
m3/ h |
40 |
|
|
系统压力 |
主油路 |
Mpa |
28 |
|
搅拌油路 |
10 |
||
|
电机功率 |
kw |
45 |
|
|
输送砼规格 |
骨料料径 |
mm |
﹤30 |
|
坍落度 |
160—220 |
||
|
最大理论输送距离（m） |
水平 |
400 |
|
|
垂直 |
130 |
||
|
混凝土缸径X行程 |
mm |
? 160X1100 |
|
|
分配阀形式 |
|
S管 |
|
|
上料高度 |
mm |
1040 |
|
|
料斗容积 |
m3 |
0.38 |
|
|
输送管径 |
mm |
? 80(100) |
|
|
液压油箱容积 |
L |
200 |
|
|
外形尺寸（长×宽×高） |
mm |
4200×1475×1600 |
|
|
最大拖行速度 |
Km/h |
8 |
|
|
主机质量 |
kg |
2300 |
|
